Un refroidisseur d'eau joue un rôle essentiel dans le fonctionnement stable d'un équipement de découpe laser à fibre. Alors que la source laser, la tête de découpe et le système de contrôle retiennent souvent l'attention, un refroidissement adéquat permet à tous ces composants essentiels de fonctionner efficacement et en toute sécurité sur le long terme. Une mauvaise installation d'un refroidisseur d'eau peut entraîner une sortie laser instable, des alarmes fréquentes, une qualité de découpe réduite, voire des dommages permanents à des composants laser coûteux.
Ce guide étape par étape, basé sur une expérience réelle d'installation en atelier, explique comment installer correctement un refroidisseur d'eau sur un équipement de découpe laser à fibre. Que vous installiez une nouvelle machine ou que vous remplaciez un système de refroidissement existant, ces conseils vous aideront à garantir des performances fiables et une longue durée de vie.
Pourquoi un refroidisseur d'eau est-il essentiel pour l'équipement de découpe laser à fibre ?
Les équipements de découpe au laser à fibre génèrent une quantité substantielle de chaleur pendant leur fonctionnement, en particulier à des niveaux de puissance élevés. Les composants critiques, notamment la source laser, les optiques de la tête de découpe et, dans certains cas, l'armoire électrique, nécessitent un contrôle précis et stable de la température. Ceci est particulièrement important pour les équipements de découpe laser à fibre de forte puissance fonctionnant en continu pendant des périodes de production prolongées.
Un refroidisseur d'eau correctement installé :
- Maintient une température de fonctionnement constante pour la source laser.
- Empêche la dérive thermique qui peut affecter la précision de la coupe.
- Réduit le risque d'arrêts du laser et d'alarmes d'erreur.
- Prolonge la durée de vie des composants optiques et électroniques.
Pour les fabricants qui travaillent sur de longues périodes ou qui découpent des matériaux épais, un système de refroidissement fiable n'est pas une option, c'est une exigence de base.
Préparation avant l'installation
Avant d'installer le refroidisseur d'eau, il est important de vérifier les exigences de la machine et l'environnement de travail.
1. Confirmer les spécifications du refroidisseur
Assurez-vous que le refroidisseur d'eau est compatible avec les spécifications de l'équipement de découpe laser à fibre. Les principaux paramètres techniques à vérifier sont les suivants
- Capacité de refroidissement adaptée à la puissance du laser.
- Tension et fréquence correctes.
- Taille des tuyaux d'entrée et de sortie compatibles.
- Type de liquide de refroidissement recommandé.
La plupart des fabricants réputés d'équipements de découpe laser à fibre, y compris des marques telles que Wintek Laser, précisent clairement le modèle de refroidisseur recommandé ou la gamme de performances dans la documentation technique.
2. Préparer la zone d'installation
Le refroidisseur doit être installé dans un endroit propre et bien ventilé, à proximité de l'équipement de découpe au laser à fibre. Évitez de le placer à la lumière directe du soleil, dans un environnement poussiéreux ou dans un endroit où la circulation d'air est insuffisante.
Assurer :
- Au moins 1 mètre d'espace libre autour du refroidisseur pour la ventilation.
- Une surface plane et stable.
- Accès facile pour l'entretien futur.
Processus d'installation d'un refroidisseur d'eau industriel étape par étape

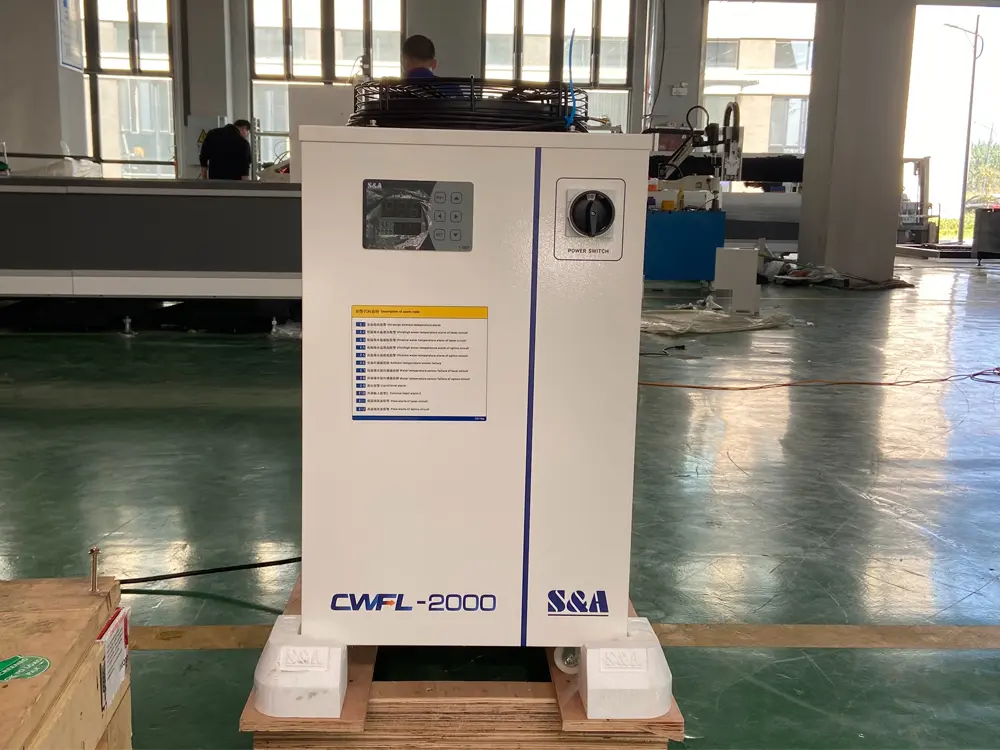

Étape 1 : Positionnement du refroidisseur d'eau
Placez le refroidisseur d'eau à proximité de l'équipement de découpe laser à fibre afin de réduire la longueur des tuyaux et de maintenir une pression d'eau stable. Dans la mesure du possible, placez le refroidisseur à la même hauteur que la source laser ou légèrement en dessous, à moins que le fabricant de l'équipement ne spécifie une exigence différente, car cela permet de maintenir une pression d'eau stable et d'éviter la surcharge de la pompe. Avant de commencer les travaux d'installation, assurez-vous que le refroidisseur et la machine de découpe laser sont entièrement hors tension afin d'éviter tout risque électrique ou de sécurité.
Étape 2 : Raccordement des conduites d'eau
La plupart des équipements modernes de découpe au laser à fibre utilisent deux circuits de refroidissement indépendants : l'un pour la source laser et l'autre pour la tête de découpe ou les composants auxiliaires. Connectez la sortie du refroidisseur à l'entrée du laser et les lignes de retour du laser au refroidisseur conformément aux ports "IN" et "OUT" étiquetés. Veillez à ce que tous les raccordements de tuyaux soient sûrs, étanches et dépourvus de coudes ou de torsions. Des raccordements incorrects peuvent entraîner un refroidissement insuffisant, des alarmes de débit ou des arrêts du système.
Étape 3 : Remplir le refroidisseur de liquide de refroidissement
Utiliser uniquement le liquide de refroidissement recommandé par le refroidisseur et le fabricant. Fabricant de machines de découpe laser à fibre. Dans la plupart des cas, de l'eau déionisée ou distillée est nécessaire, avec l'ajout d'antigel si l'environnement de travail l'exige. Remplissez le refroidisseur lentement tout en surveillant l'indicateur de niveau d'eau. Évitez d'utiliser l'eau du robinet, car les dépôts minéraux peuvent entraîner l'entartrage, la corrosion et des problèmes de refroidissement à long terme.
Étape 4 : Purge de l'air du système de refroidissement
L'air piégé dans la boucle de refroidissement est une cause fréquente d'alarmes de débit et de refroidissement instable. Après avoir rempli le refroidisseur, mettez-le sous tension uniquement et laissez la pompe faire circuler l'eau dans le système. Surveillez la fenêtre de niveau d'eau à la recherche de bulles et libérez l'air piégé à l'aide des vannes de purge, le cas échéant. Continuez jusqu'à ce que le débit d'eau soit stable et qu'aucune bulle d'air ne soit visible.
Étape 5 : Raccordement électrique
Branchez le refroidisseur d'eau sur l'alimentation électrique appropriée et veillez à ce qu'il soit correctement mis à la terre. De nombreuses machines de découpe laser à fibre nécessitent également un câble de signal entre le refroidisseur et le système CNC pour la surveillance de la température et du débit. Suivez scrupuleusement le schéma de câblage du fabricant pour vous assurer que les alarmes et les fonctions de verrouillage fonctionnent correctement et protègent le système laser.
Étape 6 : Réglage des paramètres de température
Régler la température cible de l'eau de refroidissement en fonction des besoins de la machine, généralement entre 22°C et 26°C. Configurez les seuils d'alarme légèrement au-dessus et au-dessous de la température cible pour un fonctionnement stable. Évitez de régler la température trop bas, car cela pourrait provoquer de la condensation à l'intérieur de la source laser ou des composants optiques, ce qui risquerait de les endommager.
Étape 7 : Test du système
Avant de démarrer l'équipement de découpe au laser à fibre, faites fonctionner le refroidisseur d'eau de manière autonome pendant 15 à 30 minutes. Vérifiez l'étanchéité de tous les raccords de tuyauterie et confirmez la stabilité des relevés de température et de débit. Une fois que le système est stable, mettez la machine de découpe laser sous tension et surveillez de près les performances de refroidissement pendant les premiers essais de découpe sous charge réelle.
Les erreurs d'installation les plus courantes à éviter
Même les opérateurs expérimentés peuvent commettre des erreurs lors de l'installation. Les problèmes les plus courants sont les suivants :
- Inversion des connexions d'entrée et de sortie.
- Utilisation d'un liquide de refroidissement incorrect ou d'eau du robinet.
- Ignorer les procédures de purge d'air.
- Installation du refroidisseur dans un endroit mal ventilé.
- Réglage de la température de l'eau trop basse.
En évitant ces erreurs, on peut réduire considérablement les temps d'arrêt et les coûts de maintenance. Ces erreurs sont responsables d'un grand pourcentage des défaillances précoces liées aux refroidisseurs.
Conseils d'entretien après l'installation
Une installation correcte n'est que la première étape. Un entretien régulier garantit des performances à long terme :
- Vérifier régulièrement le niveau d'eau (chaque semaine ou selon les besoins).
- Remplacer le liquide de refroidissement conformément aux recommandations du fabricant.
- Nettoyer régulièrement les filtres et les serpentins du condenseur.
- Inspecter les tuyaux et les raccords pour vérifier qu'ils ne présentent pas de fuites ou d'usure.
Des refroidisseurs bien entretenus aident les équipements de découpe laser à fibre à fournir des performances de découpe stables et constantes pendant de nombreuses années de fonctionnement, en minimisant les temps d'arrêt et en protégeant les composants de grande valeur.
Conclusion
Installation d'un refroidisseur d'eau sur équipement de découpe laser à fibre n'est pas une tâche compliquée, mais elle nécessite une attention particulière aux détails. Un positionnement correct, des raccordements de tuyaux adéquats, une sélection appropriée du liquide de refroidissement et des réglages de température précis jouent tous un rôle dans la stabilité des performances du laser.
En suivant un processus d'installation structuré et en évitant les erreurs courantes, les fabricants peuvent protéger leur investissement dans le laser, améliorer la cohérence de la découpe et réduire les temps d'arrêt imprévus. Un système de refroidissement fiable est l'un des fondements les plus importants d'une découpe laser à fibre efficace, et le fait de le mettre en place dès le départ fait une différence mesurable dans la production quotidienne.
